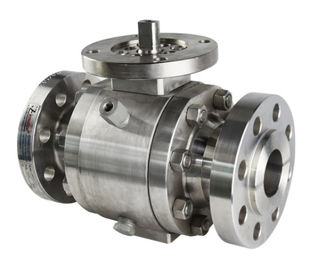

La valvola a sfera montata orecchione forgiata ha flangiato estremità di Buttwelding di conclusione

Una valvola a sfera dell'orecchione di pezzo fucinato di 2" - 56" CL150-2500 DBB, DIB-1, DIB-2

Progettazione

Le valvole a sfera d'acciaio di KELITE sono fabbricato progettato per fornire il tempo di impiego massimo e l'affidabilità. Tutte le valvole a sfera in pieno ported e soddisfanno le richieste di progettazione della norma britannica standard BS 5351 dell'istituto americano l'api 608&API 6D del petrolio e generalmente si conformano alla società americana degli ingegneri meccanici che le valvole standard di ASME B16.34 sono disponibili in una gamma completa di in corpo/di in materiali e di disposizioni del cofano.

Gamma di materiali

I materiali cofano/dell'organo standard comprendono nove gradi dell'acciaio inossidabile bassolegato e del carbonio, dato che le applicazioni speciali possono essere assicurati in altri gradi dell'alleato e dell'acciaio inossidabile, ci sono una gamma completa di materiali della disposizione per abbinare tutto l'imballaggio facoltativo di servizio ed i materiali della guarnizione sono disponibili per una gamma completa di stati di servizio.

Norme applicabili

VALVOLE A SFERA D'ACCIAIO api 608/API 6D del ●
ISO D'ACCIAIO 14313 DELLE VALVOLE A SFERA DEL ●
CASSAFORTE DEL FUOCO DEL ●, API 607
● ANTIDISTURBO, API 608
VALVOLE D'ACCIAIO DEL ●, ASME B16.34
● ASME FACCIA A FACCIA B16.10
FLANGE DELL'ESTREMITÀ DEL ●, ASME B16.5
IL ● BUTTWELDING CONCLUDE ASME B16.25
ISPEZIONE del ● E PROVA, api 598/api 6D

Descrizioni di progettazione

PROGETTAZIONE COMPLETA DEL PORTO DEL ●
CORPO DEL ● BB.BOLTED BONNET.SPLIT
● TRE PEZZI DEL CORPO PER ″ 12 & SOPRA
TIPO DELLA PALLA MONTATO ORECCHIONE DEL ●
GAMBO DELLA PROVA DELLO SCOPPIO DEL ●
COSTRUZIONE DELLA CASSAFORTE DEL FUOCO DEL ●
DISPOSITIVO ANTIDISTURBO DEL ●
DISPOSITIVO DEL TAPPO DEL ●
CUSCINETTO DI MONTAGGIO DI ISO 5211 DEL ●
IL ● HA FLANGIATO O L'ESTREMITÀ DI BUTTWELDING
● DISPONIBILE CON L'OPERATORE DEL GRUPPO DI LAVORO

1. Soluzioni specifiche dell'industria

La produzione, il trasporto, lo stoccaggio e l'elaborazione del petrolio e del gas richiedono le componenti stridenti più di alta qualità. Ciò è il nostro mondo. Insieme con le nostre società della sorella forniamo ai clienti le valvole, i sindacati del martello, gli accoppiamenti, i connettori, gli azionatori ed altri accessori per valvole
per il processo e la conduttura ad alta pressione alle facilità del gas e del petrolio, sia sopra terra che al largo.

     2. classe del mondo & servizio mondiale

Siamo dedicati a fornire ai nostri clienti il migliore le migliori marche, il migliore servizio e la migliore qualità. Se richiedete una valvola automatizzata per un progetto altamente costruito o una valvola della sostituzione consegnata lo stesso giorno, siamo qui aiutare. La nostra industria
l'esperienza, la selezione del prodotto e l'accesso ad una rete globale dei partner ci permettono di adattare una soluzione per risolvere il vostro problema più difficile.

     3. ampliare la nostra cartella del prodotto

Mentre altri stanno sprofondando le loro cartelle e stanno riducendo i costi, abbiamo una strategia aggressiva per fornire i prodotti gratuiti ai mercati serviti
e livelli di servizio di aumento per stabilirsi come vostro singolo fornitore di fonte per le soluzioni di controllo di flusso e della valvola.

• GAMBO DELLA PROVA DELLO SCOPPIO

La conservazione positiva del gambo è raggiunta con la spalla T tipa integrale conservata dal fermo della ghiandola

• PROGETTAZIONE ANTISTATICA

La messa a terra antistatica positiva fra la palla, il gambo e l'orecchione è una caratteristica standard sulla serie di Trident. Le dimensioni delle valvole 16" e sopra sono fornite di molla antistatica supplementare dell'asse dell'orecchione per la sicurezza e l'affidabilità aggiunte.

• SIGILLAMENTO DEL CORPO

La progettazione doppia di sigillamento dei giunti circolari e le guarnizioni sicure della grafite del fuoco assicurano la perdita zero ai collegamenti della chiusura e del corpo

• INIEZIONE DEL SIGILLANTE DI EMERGENZA

Le valvole sono fornite di montaggi dell'iniezione del sigillante al gambo e mettono l'area a sedere. I montaggi dell'iniezione del sedile hanno una valvola di ritenuta sepolta la totalità per fornire il sigillamento di sostegno. Se la perdita si presenta al sedile o all'area dell'imballaggio di ghiandola, la perdita può temporaneamente essere riparata iniettando il sigillante nel sistema secondario di sigillamento.

• CASSAFORTE DEL FUOCO CERTIFICATA

La costruzione sicura del fuoco è standard su tutte le valvole a sfera montate orecchione. In caso di fuoco, le guarnizioni e le guarnizioni secondarie della grafite impediscono la perdita ad atmosfera e l'anello del sedile alle sfere a contatto minimizza con perdita.

• PROGETTAZIONE DI SEAT

Nella linea molto bassa le applicazioni di pressione, sigillare fra i sedili e la palla è raggiunta entro le molle del sedile che forzano il sedile nella palla, con conseguente
una guarnizione. Nell'alta linea le applicazioni di pressione, la linea pressione, insieme con il carico della molla, forza l'anello verso l'alto del sedile contro la palla con conseguente sigillamento più stretto. La progettazione standard del sedile delle serie di Trident è un sedile selfrelieving, che impedisce l'accumulazione di pressione della cavità automaticamente alleviando la cavità quando la pressione diventa troppo alta. Nel caso di perdita dopo il sedile verso l'alto, il doppio facoltativo
il sedile di effetto del pistone (DPE) ha un beneficio aggiunto di permettere al sedile a valle di mantenere una guarnizione stretta dell'arresto contro la palla.
