Il gruppo di Kelite è un produttore globale della valvola a sfera e delle valvole di GGC, noi inoltre produce i prodotti dell'OEM e fornisce le componenti lavorate (corpo, cappucci protettivi, palla, gambo, piastrina di appoggio, ecc) ad oltremare.
Accolga favorevolmente la vostra visita e resti in attesa per trasformarsi nei vostri amici.
Dettagli:
Termini di pagamento e spedizione:
|
| Dimensioni:: | NPS 2" ~48" | Valutazione di pressione:: | Codice categoria 150~1500 |
|---|---|---|---|
| Materiale:: | A105, LF2, F304, F316, F304L, F316L, F51, A106-B, 20# ecc | Progettazione & norma fabbricante:: | Api 6A, api 6D, api 6DSS, KS, BS 5351, ASME B16.34 |
| Faccia a faccia:: | ASME B16.10, api 6D | fine connessione:: | ASME B16.5, ASME B16.47, ASME B16.25 |
| Prova ed ispezione:: | Iso 5208, API 6D, API598 | Metodo di operazione:: | Manuale, ingranaggio a vite, azionatore elettrico, azionatore pneumatico |
| Evidenziare: | valvole a sfera completamente saldate del corpo,Valvola a sfera messa morbidezza |
||

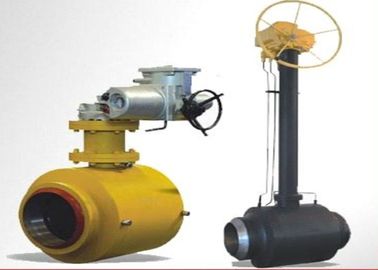

L'api 6D completamente ha saldato una valvola a sfera di 2" - 56" valvola a sfera del CS CL150-2500 e degli ss
Le valvole di Kelite è famose per la fabbricazione delle valvole a sfera completamente saldate nel mercato della Cina, noi hanno fatto 56" valvole a sfera completamente saldate CL600 per il mercato dell'Iran, una tecnica speciale sono state eseguite in moda da non richiedere il trattamento termico post-saldatura in modo dalle guarnizioni molli non saranno danneggiate durante il processo della saldatura per assicurarsi la buona prestazione delle guarnizioni.
Foro puntiglioso/riduttore dell'ente di un pezzo, blocchetto dell'orecchione e emorragia montati e doppi, l'effetto singolo o doppio del pistone, anti-colpo fuori stacchi, dispositivo antistatico, fuoco-sicuro certificato a API-607/6FA/ISO 10497, sedili a molle, iniezione del sigillante, inserzioni del sedile della NACE MR-01-75, del NYLON, di DEVLON&PEEK, progettate e provate secondo ASME B16.34, BS5351, KS e API-6D.
| Dimensione | ″ Del ″ ~48 di NPS 2 |
|---|---|
| Valutazione di pressione | Classe 150~1500 |
| Materiale | A105, LF2, F304, F316, F304L, F316L |
| Progettazione & norma fabbricante | Api 608, API 6D, BS 5351, ASME B 16,34 |
| Faccia a faccia | ASME B 16,10, API 6D, BACCANO 3202 |
| Fine connessione | ASME B16.5, BACCANO 2543-2550, ASME B 16,25 |
| Prova ed ispezione | ISO5208, API 6D, BS 6755 |
| Metodo di operazione | Manuale, ingranaggio a vite, azionatore elettrico, azionatore pneumatico |
Norme applicabili
LA PROGETTAZIONE & LA FABBRICAZIONE SI CONFORMANO A: Iso 14313, ASME B16.34 di api 6D/
LA DIMENSIONE DEL COLLEGAMENTO SI CONFORMA A: ASME B16.25, EN 12627 DI BACCANO
LA PROGETTAZIONE DELLA RESISTENZA AL FUOCO SI CONFORMA A: Api 607/ISO 10497
L'ISPEZIONE & LA PROVA SI CONFORMA A: Api 6D, ISO 5208, API 598
IL MATERIALE SI CONFORMA A: Iso 15156
Materiali delle parti
| 1 2 3 4 5 6 7 8 9 10 11 |
Corpo Ente da sinistra a destra Palla Seat Anello sigillante Giunto circolare Gambo Valvola dell'iniezione del grasso di Seat Primavera perno cilindrico Vavle di scarico |
12 13 14 15 16 17 18 19 20 21 22 |
Palla che lubrifica cuscinetto Vite Guarnizione del cofano Copertura di sostegno Muore il supporto Imballaggio Cuscinetto terminale Perno di primavera Chiave piana Guarnizione del gambo molla senza statica |
Materiali delle parti
| Corpo Palla Seat Gambo Anello sigillante Giunto circolare Vite Copertura di sostegno Muore il supporto Primavera Sopportare Gaske |
A105/LF2/F304/F316/F304L/F316L/F11/F22/F51 A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 PTFE/NYLON/PEEK/TEFLON VITON/NBR B7M/B8M/L7M/B16M A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 17-4PH/17-7PH/Inconel 304+PTFE/316+PTFE Graphite+304/PTFE flessibile |
Parametri e caratteristiche tecnici:
| Descrizione di prodotto | Valvola a sfera completamente di saldatura |
| Modello | Valvola a sfera completamente di saldatura di pezzo fucinato di trunion |
| Diametro nominale | NPS 2" ~NPS 48" |
| Temperatura di funzionamento | -593℃~220℃ (la gamma di temperatura di servizio può variare per i materiali differenti) |
| Pressione di esercizio | CL150-CL1500 |
| Materiale | A105N, A182 F304, F304L, F316, F316L, A352 LF2, LF2, ecc. |
| Norma di progettazione | Api 6D, ASME B16.34 |
| Lunghezza strutturale | ASME B16.10 |
| End/td> di collegamento | ASME B16.5, ASME B16.25 |
| Verifichi la norma | Api 598, API 6D, ISO 5208 |
| Metodo di operazione | Maniglia, verme, unità dell'motore-azionamento, unità di azionamento pneumatica |
| Campi di applicazione | Petrolio e metanodotti e gasdotto urbano |
| Altro rileva 1 | La sede valvola è inclusa con l'anello con sigillo flessibile per perdita zero della guarnizione; la sede valvola è fornita di una molla precaricata che è adattabile alla variazione di pressione e della temperatura, in modo dalla perdita non è suscettibile di accadere. |
| Altro rileva 2 | La valvola integrata con il corpo di valvola saldato, esente da perdita esterna, ecc. |
| Altro rileva 3 | Costruzione di resistenza del fuoco della valvola a sfera tutto saldata. Ogni posizione di perdita è destinata con la grafite di miscelazione dell'imballaggio flessibile della grafite o dell'acciaio inossidabile per rispondere alle esigenze di resistenza del fuoco nel caso di un fuoco. |
| Altro rileva 4 | La struttura più avanzata entrambe della piastra di sostegno nel paese ed all'estero è adottata affinchè i grandi diametri aumenti il tempo di impiego e per ridurre la coppia di torsione di funzionamento della valvola. Quindi, il tempo di impiego delle valvole notevolmente è esteso. |
| Altro rileva 5 | La valvola a sfera tutto saldata diretto-sepolta può essere sepolta direttamente, nel qual caso, non alto ed il grande pozzo della valvola è richiesto, solo un piccolo pozzo basso deve essere costruito su terra, in modo dal costo di costruzione ed il tempo di intervento tecnico possono essere risparmiati significativamente. |
| Altro rileva 6 | Puntiglioso della valvola conveniente per pigging, di piccola resistenza di flusso e di alte caratteristiche di capacità di flusso e buone di flusso |
| Altro rileva 7 | La palla della valvola può completamente accludere la sede valvola quando la valvola a sfera tutto saldata è aperta, in modo dalle impurità nel medium non saranno arrossite alla sede valvola o alla superficie dell'imballaggio del corpo di valvola. Quindi, il corpo di valvola ha uno stesso tempo di impiego della conduttura dovuto la sua costruzione speciale. |
