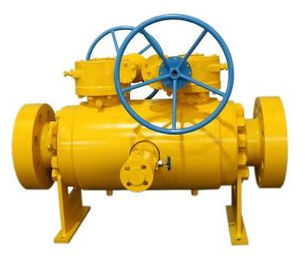

Progettazione antistatica dell'iniezione chimica della valvola montata orecchione di due palle

Due una valvola a sfera dell'orecchione delle palle DBB di 2" - 48" CL150-2500 api 6D, desgin 608

La valvola a sfera di DBB è l'abbreviazione per il doppi blocco e valvola a sfera dell'emorragia. Alcune delle valvole di DBB hanno due palle ed una o due valvola a spillo, le due valvole a sfera inscatolano il opend ed hanno chiuso il medium e due valvole a spillo possono scaricare la pressione delle valvole, la valvola a sfera è destinata a sostituire la forma complessa del collegamento delle valvole multiple in tubi tradizionali, in modo da ridurre i punti di perdita nel sistema e realizzare velocemente lo scarico e la chiusura. Le valvole a sfera di DBB conserva le procedure di installazione, riduce la pressione nella rete di tubazioni, nella pulizia dello strumento dei faciliates e nel maintence ed abbassa il costo.


Due valvole a spillo operabili di stile del globo alesate 5.0mm per servizio di isolamento con i 5.0mm intermedi alesano indipendente la valvola a spillo di stile del globo per lo scarico del servizio. Caratteristiche della disposizione dei posti a sedere del metallo come norma per tutte le valvole.

Il blocco di un pezzo integralmente forgiato & le assemblee di scarico per isolamento primario dei decolli di pressione, dove la valvola direttamente è montata alla nave o al tubo di processo. Gli strumenti possono direttamente essere montati allo sbocco delle valvole o essere montati alternativamente a distanza con il lavoro del tubo impulso/della cremagliera.

Applicazioni

• Doppio blocco &Bleed

• Misura livellata

• Misura di pressione

• Iniezione chimica

• Campionatura
• Misura di flusso

CARATTERISTICHE STANDARD

• ½ - sbocco femminile infilato NPT di pollice come norma a ANSI/ASME B1.20.1.
• Il ½ NPT ha infilato il collegamento femminile dello sfiato a ANSI/ASME B1.20.1.
• Spessore materiale all'ANSI B16.34
• L'ANSI B16.5 ha flangiato il collegamento dell'entrata, ½ alle dimensioni a 2 pollici. 150 libbre valutate a 2500 libbre valutate.
• L'api ha flangiato dimensioni dei collegamenti dell'entrata a 2 a 1/16 pollici. 3000psig, 5000psig & 10000psig valutati.

Materiale da imballaggio della ghiandola di valore dell'ago di stile del globo.

Le valvole standard sono offerte con la grafite. PTFE è inoltre disponibile come un facoltativo.


Caratteristiche di progettazione:


• PROGETTAZIONE ANTISTATICA

Le valvole a sfera dell'orecchione presentano un problema particolare con l'accumulazione dell'elettricità statica intorno alla palla. Tutte le valvole a sfera di Kelite hanno dispositivi antistatici che fornisce il contatto fra il gambo e palla e gambo e corpo per eliminare l'elettricità statica.



• PROGETTAZIONE SICURA DEL FUOCO

In caso di fuoco la valvola è richiesta per fare una guarnizione a valle. Anche dopo la disintegrazione dei sedili di RTFE, le valvole a sfera di KELITE hanno una guarnizione metallo con metallo eccellente. L'attenzione speciale è stata pagata alla forza meccanica e l'efficienza di sigillamento della centrale ha flangiato giunto nel corpo di valvola.

• PROGETTAZIONE DELLA GUARNIZIONE

L'imballaggio della guarnizione di PTFE funge da guarnizione primaria per le valvole a sfera unibody. La guarnizione secondaria è stata fatta dalla grafite flessibile, un materiale con la resistenza estremamente buona agli stati del fuoco.

• PROGETTAZIONE DEL GAMBO DELLA PROVA DELLO SCOPPIO

La combinazione di giunti circolari del packingand del gambo garantisce le emissioni zero anche ad una pressione bassa. La guarnizione primaria è fatta dalla grafite flessibile, un materiale con la resistenza estremamente buona agli stati del fuoco. Il anti-colpo fuori stacca è inserito dall'interno del corpo di valvola.

Parametri tecnici:
